PCB抄板原理圖常見錯誤分析

文章出處：http://m.zrdzlfrl.cn網責任編輯：恒成和電路板作者：恒成和線路板人氣：-發表時間：2019-12-30 19:07:00

PCB抄板原理圖常見錯誤分析

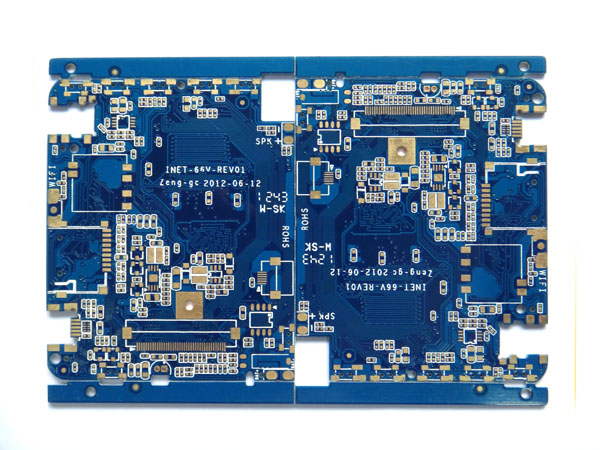

1.PCB原理圖常見錯誤：

　　(1)ERC報告管腳沒有接入信號：

　　a. 創建封裝時給管腳定義了I/O屬性;

　　b.創建元件或放置元件時修改了不一致的grid屬性，管腳與線沒有連上;

　　c. 創建元件時pin方向反向，必須非pin name端連線。

　　(2)元件跑到圖紙界外：沒有在元件庫圖表紙中心創建元件。

　　(3)創建的工程文件網絡表只能部分調入pcb：生成netlist時沒有選擇為global。

　　(4)當使用自己創建的多部分組成的元件時，千萬不要使用annotate.

　　2.PCB中常見錯誤：

　　(1)網絡載入時報告NODE沒有找到：

　　a. 原理圖中的元件使用了pcb庫中沒有的封裝;

　　b. 原理圖中的元件使用了pcb庫中名稱不一致的封裝;

　　c. 原理圖中的元件使用了pcb庫中pin number不一致的封裝。如三極管：sch中pinnumber 為e,b,c, 而pcb中為1，2，3。

　　(2)打印時總是不能打印到一頁紙上：

　　a. 創建pcb庫時沒有在原點;

　　b. 多次移動和旋轉了元件，pcb板界外有隱藏的字符。選擇顯示所有隱藏的字符，縮小pcb, 然后移動字符到邊界內。

　　(3)DRC報告網絡被分成幾個部分：

　　表示這個網絡沒有連通，看報告文件，使用選擇CONNECTEDCOPPER查找。

　　另外提醒朋友盡量使用WIN2000, 減少藍屏的機會;多幾次導出文件，做成新的DDB文件，減少文件尺寸和PROTEL僵死的機會。如果作較復雜得設計，盡量不要使用自動布線。

　　在PCB設計中，布線是完成產品設計的重要步驟，可以說前面的準備工作都是為它而做的，在整個PCB中，以布線的設計過程限定最高，技巧最細、工作量最大。PCB布線有單面布線、雙面布線及多層布線。

　　布線的方式也有兩種：自動布線及交互式布線，在自動布線之前，可以用交互式預先對要求比較嚴格的線進行布線，輸入端與輸出端的邊線應避免相鄰平行，以免產生反射干擾。

　　必要時應加地線隔離，兩相鄰層的布線要互相垂直，平行容易產生寄生耦合。

此文關鍵字：PCB抄板
