你知道靜電對PCB電路板的危害有多大嗎？
文章出處：http://m.zrdzlfrl.cn/網責任編輯：恒成和線路板廠作者：恒成和線路板廠人氣：-發表時間：2025-07-04 17:35:00

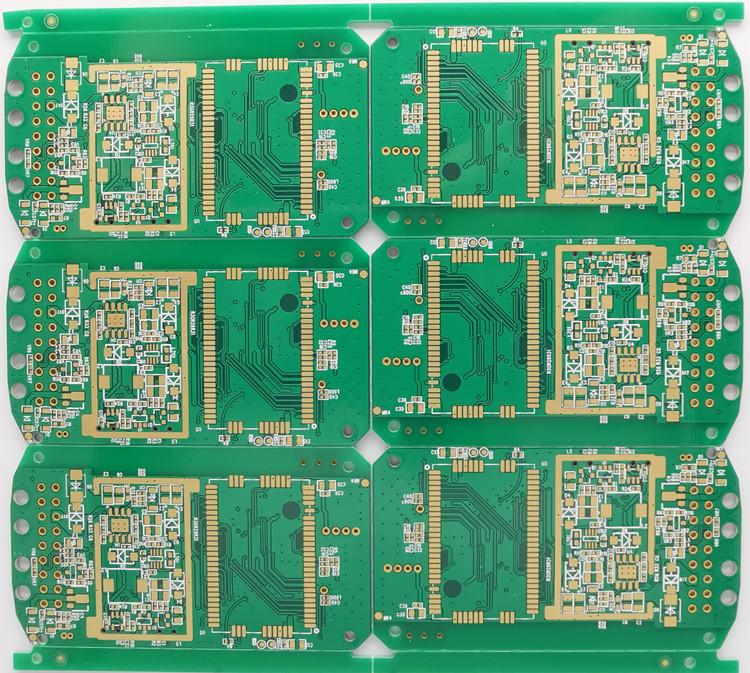

靜電對PCB電路板的隱形殺傷力：從元件損壞到系統崩潰的全鏈路威脅
靜電，這個日常生活中看似無害的現象，卻是電子制造業的“隱形殺手”。在干燥環境下，人體活動產生的靜電電壓可達6~35kV，足以擊穿集成電路板（PCB）上的精密元件，造成從局部損壞到系統癱瘓的連鎖反應。據行業統計，美國電子行業每年因靜電導致的損失超數百億美元，而PCB作為電子產品的“神經中樞”，其抗靜電能力直接決定產品可靠性。
元件擊穿與物理損壞
靜電放電（ESD）瞬間產生的高壓（可達數萬伏）和脈沖電流，會直接擊穿半導體器件的PN結、氧化層或金屬布線。例如，CMOS芯片的柵氧化層厚度僅幾納米，靜電放電產生的能量足以使其熔融，導致元件永久失效。即使未當場損壞，靜電也可能造成“潛在性損傷”——元件參數漂移、閾值電壓變化，使產品在使用中突然故障，壽命縮短50%以上。
信號干擾與功能紊亂
靜電放電時會輻射寬頻譜的電磁脈沖（EMP），通過電容耦合、電感耦合或空間輻射干擾PCB上的敏感電路。例如，微處理器、傳感器等元件可能因靜電干擾出現數據錯誤、程序跑飛，甚至觸發誤動作。在汽車電子、醫療設備等安全關鍵領域，這種干擾可能引發致命后果。
污染累積與性能退化
靜電具有強吸附性，會吸引空氣中的灰塵、金屬顆粒附著在PCB表面，導致線路間絕緣電阻下降、散熱效率降低。長期積累的污染物還可能引發電化學腐蝕，使銅箔布線斷裂、焊點失效，最終導致電路接觸不良或短路。
二、生產全流程中的靜電風險點
靜電危害貫穿PCB制造、組裝到使用的全生命周期：
制造環節：覆銅板切割、鉆孔時的摩擦生電，SMT貼片過程中設備與元件的接觸分離，均可能產生靜電；
組裝環節：操作人員未采取防護措施直接觸摸PCB，或使用非防靜電工具（如普通塑料鑷子），可能引發放電；
存儲運輸：使用非防靜電包裝（如普通PE袋），或堆疊受壓導致電荷積累，均會增加損壞風險。
三、系統性防護：從設計到管理的全維度應對
PCB設計階段
接地優化：采用低阻抗接地平面，確保靜電電荷快速泄放；在連接器、接口處增設TVS二極管、壓敏電阻（MOV）等保護元件，吸收放電能量。
布局隔離：敏感元件（如MCU、傳感器）遠離PCB邊緣和接口，設置35mm以上靜電隔離區；高速信號線采用屏蔽層包裹，減少電磁耦合。
生產環境控制
防靜電設備：工作臺鋪設防靜電膠墊、配備離子風機中和靜電；操作人員穿戴防靜電服、手環（接地電阻1MΩ），每4小時檢測防護有效性。
材料管理：PCB存儲使用四層結構防靜電屏蔽袋（內層為導電乙烯，外層形成感應屏蔽），運輸工具需接地。
工藝規范執行
焊接防護：采用防靜電恒溫電烙鐵，避免重復使用非防靜電包裝管；掉落在地面的元件需經ESD測試后方可復用。
環境監測：車間濕度控制在40%~60%（干燥環境易積累靜電），定期檢測設備接地電阻（＜4Ω）和靜電電壓。
結語
靜電對PCB的危害具有隱蔽性、突發性和累積性，一旦發生損失往往不可逆。通過“設計防護+環境管控+人員培訓”的三位一體策略，可將靜電風險降低90%以上。在電子產品向微型化、高集成度發展的今天，重視靜電防護不僅是品質保障的要求，更是提升產品可靠性與市場競爭力的核心環節。
歡迎聯系18681495413，為您提供專業技術支持。
