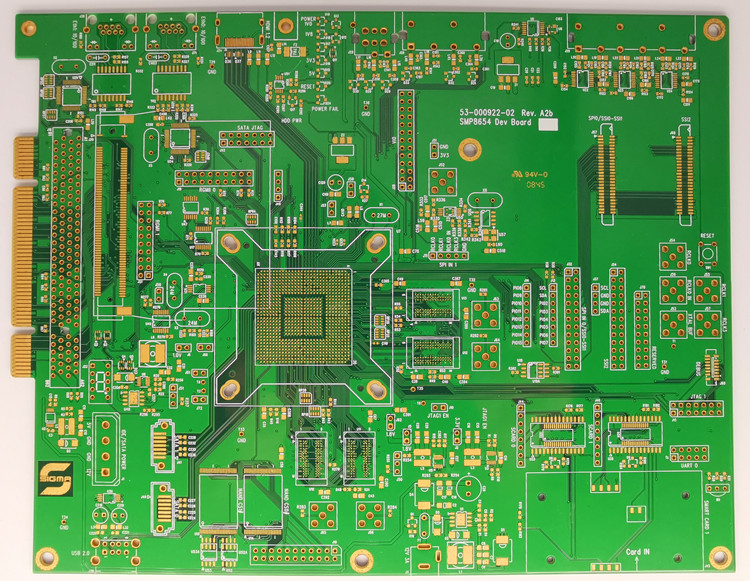

PCB電路板上的絲印符號是基于文本的關鍵信息標識，主要用于輔助裝配、維修及信息追溯，包含以下核心內容及特點：

一、絲印符號的主要類型及含義

1. 元器件標識（字母+數字組合）

   • 字母代表元件類型：如 R（電阻，R107）、C（電容，C118）、Q（三極管，Q102）、D（二極管，D202）、U（芯片/集成電路）、L（電感）、Y（晶振）、J（跳線）等。
   • 數字代表位置/功能：數字通常分為兩部分，前半部分標識電路功能模塊（如“10”代表第10個功能電路），后半部分為該模塊內的序號（如“R107”指第10模塊的第7個電阻）。

2. 極性與方向標記

   • 極性元件：二極管、電解電容等需標注正負極，如“+”表示正極，陰影或“-”表示負極；IC引腳1常用圓點、三角形或缺角標記。
   • 方向指示：字符排列遵循“從左到右、從下往上”原則，確保裝配時方向統一。

3. 輔助信息標識

   • 板級信息：板名、版本號（如V1.0）、日期代碼、公司LOGO、防靜電標識（ESD）、條形碼/二維碼（追溯用）。
   • 制造標記：廠家信息、警告符號（如高壓警示）、安裝孔位號（H1、H2等）。

二、絲印設計的關鍵規范

1. 可讀性要求

   • 字高與線寬：字高通常≥0.6mm（25mil），線寬≥0.1mm（4mil）；銅厚較厚時（如70μm）需增大至字高45mil、線寬6mil，避免字符模糊或殘缺。
   • 顏色匹配：常用白色油墨，阻焊為黑色/綠色時需用白色字符以保證對比度，特殊情況可用黃色、紅色。

2. 位置與間距

   • 避焊盤與過孔：絲印需距焊盤3-6mil，避免覆蓋焊盤影響焊接；禁止印在過孔或鉆孔上，防止字符殘缺。
   • 防重疊：字符間距需≥5mil，避免重疊或模糊，底層字符需鏡像處理以保證正讀。

3. 工藝適配

   • 油墨特性：采用非導電油墨，需固化處理確保附著力；批量生產時可根據需求隱藏部分絲印（如僅保留關鍵位號）。

三、絲印的核心作用

1. 裝配指導：通過位號（如R107、C118）明確元器件安裝位置，輔助SMT貼片或手工焊接。
2. 維修定位：故障排查時，通過絲印快速對應元器件與電路原理圖，縮短維修時間。
3. 信息追溯：包含版本號、生產日期、廠商標識等，便于生產管理和產品生命周期追溯。

四、常見問題與注意事項

• 字符模糊/缺失：多因線寬過小（<4mil）、字高不足或銅厚過高導致，設計時需按工藝能力調整參數。
• 極性錯誤：未清晰標注正負極（如電解電容、二極管）可能導致短路燒毀，需嚴格遵循極性標記規范。
• 覆蓋焊盤：絲印若覆蓋焊盤會影響可焊性，設計時需預留安全間距（3-6mil）。

通過規范的絲印設計，可顯著提升PCB電路板的可制造性、可維修性及信息清晰度，是電子生產中不可或缺的環節。歡迎聯系18681495413，為您提供專業技術支持。
